Kassettenschrauber

Hydraulikschrauber für Engräume

Seiteninhalt

Kassettenschrauber

Modellübersicht

TorsionX HexPro

TorsionX HexPro

RufNex

TorsionX RufNex

TorsionX - Kassettenschrauber

Hydraulikschrauber zählen trotz ihrer langsamen Geschwindigkeit nach wie vor zu den am weitesten verbreiteten Werkzeugen.

Niedriger Wartungsaufwand und geringer Reparaturbedarf sowie ihre Robustheit zählen hier eindeutig zu den Vorteilen.

Kassettenschrauber

Allgemeine Informationen

Hydraulikschrauber von TorsionX

Kassettenschrauber sind hydraulisch betriebene Hochmomentschrauber, welche besonders für Verschraubungen in Engräumen geeignet sind. Auf Grund Ihrer Geometrie lassen sie sich auch besonders gut für Flanschverschraubungen bzw. flanschartige Verschraubungen verwenden.

Ein Kassettenschrauber besteht in der Regel aus zwei Komponenten, dem Zylinder (Powerhead) und der Kassette (Ratchet Link).

Als Antrieb wird eine Hydraulikpumpe (Hydraulikaggregat) benötigt.

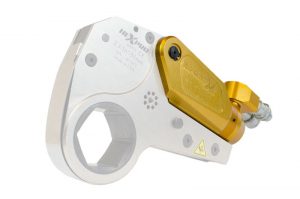

Zylinder // Powerhead

Durch die Größe des Zylinders wird vorgegeben, welches maximale Drehmoment der Schrauber erreichen kann. Das genaue Angewendete Drehmoment ist dann wiederum vom Druck abhängig, mit dem der Hydraulikschrauber betrieben wird. Der Druckbereich, mit dem ein Zylinder betrieben werden kann, liegt zwischen 0* und 700 bar. Jeder Zylinder ist kalibriert und wird mit einem Kalibrierzertifikat ausgeliefert. Anhand des Kalibrierzertifikats kann der passende Betriebsdruck zum benötigten Drehmoment abgelesen werden.

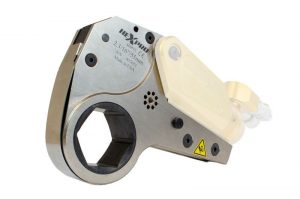

Kassette // Ratchet Link

Zu jeder Größe eines Zylinders (2HP / 4HP / 8HP / 14HP / 30HP) gibt es passende Kassetten mit verschiedenen Schlüsselweiten. Die Kassettenteile lassen sich leicht vom Zylinder de- und wieder montieren, so ist ein schneller Wechsel der Schlüsselweite möglich. Ebenso hat man mit dem passenden Zubehör die Möglichkeit die Schlüsselweiten zu reduzieren.

Kassettenschrauber

Technische Daten // Abmessungen

TorsionX, HexPro Kassettenschrauber

wdt_ID Daten 2HP 4HP 8HP 14HP 30HP
1 Drehmoment [Nm] 220 - 2.324 595 - 6.101 1.033 - 10.982 1.689 - 18.229 3.050 - 30.500
2 Schlüsselweite 19 mm - 60 mm 36 mm - 80 mm 41 mm - 100 mm 41 mm - 100 mm 80 mm - 175 mm
3 Gewicht (Zylinder) 1,36 kg 2,27 kg 3,63 kg 5,90 kg 12,27 kg
4 Gewicht (Kassette) 1,81 kg 4,09 kg 7,27 kg 11,82 kg 31,82 kg
5 L 185,9 mm 246,9 mm 301,5 mm 361,7 mm 433,1 mm
6 H1 133,6 mm 199,4 mm 214,1 mm 239,0 mm 315,0 mm
7 H2 104,7 mm 145,0 mm 176,5 mm 203,2 mm 285,0 mm
8 W1 31,8 mm 41,9 mm 52,8 mm 64,0 mm 85,1 mm
9 W2 50,8 mm 66,0 mm 83,1 mm 98,6 mm 131,1 mm
10 A 9,9 mm 14,7 mm 16,5 mm 18,8 mm 25,7 mm
Dimensionen - TorsionX HexPro
zum Vergrößern klicken

TorsionX, RufNex Kassettenschrauber

wdt_ID Daten 4RN-203 4RN-206 4RN-209
2 Schlüsselweite 55 mm 60 mm 65 mm
3 Gewicht (Zylinder) 2,27 kg 2,27 kg 2,27 kg
4 Gewicht (Kassette) 3,63 kg 3,63 kg 3,63 kg
5 L 245,1 mm 245,1 mm 245,1 mm
6 H1 177,0 mm 177,0 mm 177,0 mm
7 H2 135,0 mm 135,0 mm 135,0 mm
8 W1 135,6 mm 135,6 mm 135,6 mm
9 W2 66,0 mm 66,0 mm 66,0 mm
10 A 10,5 mm 10,6 mm 11,5 mm
11 R 42,8 mm 45,6 mm 49,5 mm
TorsionX RufNex - Abmessungen
zum Vergrößern klicken
Kassettenschrauber

Angebot anfordern

hydraulische Kassettenschrauber

für Hydraulikaggregate
  • leistungsstark
  • individuelle Ausführungen
  • langlebige Komponenten
  • geringer Wartungsaufwand
  • niedrige Anschaffungskosten
